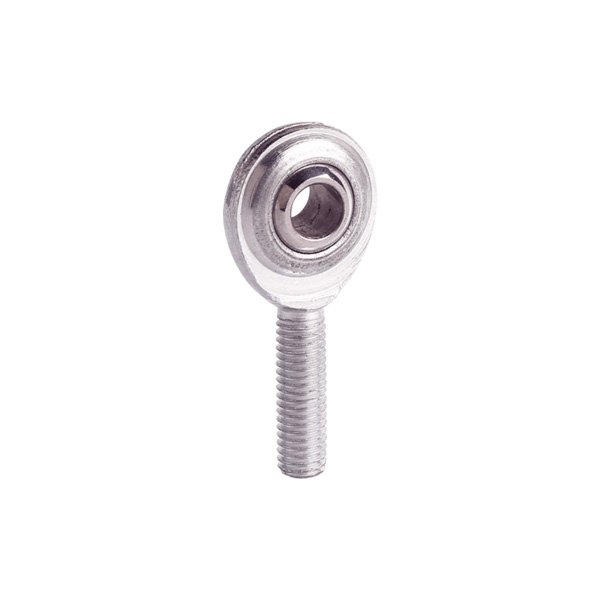

ما الذي يجعل أطراف القضبان SA-PK التي لا تحتاج إلى صيانة تبرز بين منتجات محامل القضبان العالمية؟

خلاصة

تحدد مكونات النقل الصناعي الاستقرار العام وتكلفة الصيانة للمعدات الميكانيكية الكاملةأطراف قضيب لا تحتاج إلى صيانة SA-PKلقد استبدلت تدريجياً نهايات القضبان التقليدية المشحمة في معظم السيناريوهات الصناعية ذات الأحمال الثقيلة على مدار العقد الماضي. يقارن هذا المحتوى بشكل منهجي التصميم الهيكلي، وتكوين المواد الخام، وأداء الحمل وحدود التطبيق العملي للمنتجات النهائية للقضبان السائدة في جميع أنحاء أوروبا وآسيا وأمريكا الشمالية، مع التركيز على المزايا التنافسية الأساسية لهذه السلسلة الكلاسيكية ذاتية التشحيم، وفرز معلمات الأبعاد القياسية، ومخططات التحويل المخصصة واقتراحات استكشاف الأخطاء وإصلاحها الشائعة لمهندسي شراء المعدات والمصممين الميكانيكيين. كما أنه يقوم بفرز قواعد تخصيص الخيط المختلفة بما في ذلك تحويل الخيط الدقيق وتحويل الخيط الأيسر، مما يوفر بيانات مرجعية قابلة للقياس لاختيار النموذج في معدات التشغيل الآلي والمركبات الهندسية والآلات الزراعية.

جدول المحتويات

• 1. الابتكار الهيكلي الأساسي وراء محامل نهاية قضيب التشحيم الذاتي الممتازة
• 2. المواصفات الفنية لمطابقة المواد الخام ومعالجة الأسطح
• 3. أكمل جدول معلمات الأبعاد والحمل القياسي لسلسلة SA-PK
• 4. قواعد تخصيص الخيط: شرح إصدار FG لليد اليسرى
• 5. سيناريوهات التطبيق الصناعي الرئيسية ونصائح التثبيت العملية
• 6. الأسئلة المتداولة من المشترين الميكانيكيين العالميين (وحدة الأسئلة الشائعة)
• 7. نصائح حول اختيار الموردين والاقتراحات المرجعية للمشتريات النهائية

1.1 التصميم الأساسي المدمج في مركب PTFE ذاتي التشحيم

يأتي قلب التشحيم الذاتي من بطانة مركبة PTFE مربوطة بشكل موحد على السطح الداخلي للسباق الخارجي، لتحل محل تصميم أخدود تخزين الشحوم التقليدي الذي تتطلبه نهايات القضبان العادية. تحتاج نهايات القضبان التقليدية المفتوحة إلى تعبئة الشحوم بشكل دوري كل 200 إلى 300 ساعة عمل لتقليل الاحتكاك الكروي؛ لا يؤدي الإغلاق المتكرر للتشحيم إلى خفض معدل التشغيل الفعال للمعدات فحسب، بل يؤدي أيضًا إلى زيادة تكلفة العمالة لفرق صيانة المصنع، خاصة بالنسبة لخطوط الإنتاج الآلية واسعة النطاق التي تعمل بشكل مستمر على مدار 24 ساعة يوميًا. تحقق الطبقة المركبة PTFE المدمجة التشحيم الصلب من بدء تشغيل المكون إلى تخريد الخدمة، مع فصل مادة التشحيم الصلبة ببطء عن الركيزة المركبة تحت احتكاك انزلاقي مستمر لتشكيل طبقة زيت مستقرة بين الكرة الفولاذية والبطانة الخارجية، لذلك لا حاجة إلى شحم إضافي أو صيانة منتظمة طوال دورة الخدمة الكاملة للأجزاء الحاملة.

1.2 هيكل التجميع الأمثل لخفض معدل خطأ المعدات

تكمن الميزة الهيكلية الأخرى في التصميم المبسط للتركيب والتفكيك المحسّن لأعمال التجميع في الموقع. يتطابق تكوين الخيط الذكوري القياسي بشكل مباشر مع فتحات الخيط المترية القياسية على قضيب السحب المتصل، دون الحاجة إلى موصل متوسط ​​إضافي أو كم انتقالي للتركيب. يساعد هذا التبسيط الهيكلي المصممين الميكانيكيين على تقليل الكمية الإجمالية للمثبتات المساعدة في آلية النقل، مما يقلل بشكل أكبر من نقاط فشل المعدات الإجمالية وضغط تخزين قطع الغيار لاحقًا لقسم صيانة ما بعد البيع. تشير الإحصائيات الصادرة عن مؤسسات أبحاث صناعة المحامل العالمية إلى أن المعدات المجهزة بنهايات قضبان التشحيم الذاتية المضغوطة المدمجة يمكن أن تقلل من احتمال حدوث عطل ميكانيكي في الوصلات المفصلية بنسبة تزيد عن 38% مقارنة بالنماذج التي تستخدم محامل نهاية القضبان العادية، خاصة بالنسبة لآلات البناء الخارجية المعرضة للغبار والمياه الموحلة وتغير درجات الحرارة على مدار السنة.

1.3 خيارات المعالجة المزدوجة لمتطلبات الأحمال المتنوعة

وبصرف النظر عن هيكل مبيت الضغط الأساسي، يمكن للمصنعين التبديل بين المعالجة الفارغة وتزوير المعالجة الفارغة بدقة وفقًا لمتطلبات حمل العمل للعميل. يتميز غطاء المطرقة بكثافة هيكلية إجمالية أفضل وقدرة مقاومة للصدمات، ويمكن استخدامه في الآلات الهندسية ذات الأحمال الثقيلة ومعدات التعدين؛ يمتلك الغلاف المتحول بدقة دقة تحكم عالية في تحمل الأبعاد، ومناسبًا لمعدات اختبار الأتمتة الدقيقة الصغيرة ومفاصل نقل الذراع الميكانيكية الطبية الذكية. يعمل نظام المعالجة الفارغ الاختياري المزدوج هذا على توسيع نطاق الحمل المطبق للمنتج من الحمل الصغير الخفيف إلى الحمل الصناعي الثقيل، مما يغطي المتطلبات المخصصة المتنوعة من الصناعات النهائية المختلفة في جميع أنحاء العالم.

2.1 معيار تصنيف المواد الخام الأساسية

تستخدم الكرة الفولاذية الكروية الداخلية الفولاذ المحمل GCr15 كمواد خام قياسية، وهو الفولاذ المحمل الأكثر استخدامًا على نطاق واسع في صناعة تصنيع المحامل المنزلقة العالمية مع هيكل معدني مستقر ومقاومة ضغط ممتازة بعد التبريد الدقيق والمعالجة الحرارية. وفقًا للمتطلبات المخصصة من العملاء في الخارج، يمكن للكرة الفولاذية اختيار حرفة سطحية مطلية بالكروم الصلب لتعزيز صلابة السطح والأداء المضاد للتآكل، أو الترقية إلى كرة الفولاذ المقاوم للصدأ 440C لمعدات المحيطات التي تعمل في بيئة ساحلية ذات ضباب ملوحة عالية. بالنسبة لمعدات معالجة الأغذية وإنتاج الأدوية الخاصة ذات متطلبات الصرف الصحي الصارمة، يمكن ترقية مجموعة المحمل بالكامل بالكامل إلى درجات الفولاذ المقاوم للصدأ بما في ذلك 304,303 أو 316، بعد التخميل السطحي لاستبدال طلاء الزنك لتلبية معايير الإنتاج المقاومة للصدأ وغير الملوثة للطعام.

2.2 ميزة مواد البطانة المركبة PTFE

يتم تركيب البطانة المركبة PTFE ذاتية التشحيم بواسطة بولي تترافلوروإيثيلين ومسحوق معدني عبر تقنية مركبة متدحرجة ذات درجة حرارة عالية، ومثبتة بإحكام على الجدار الداخلي للإسكان الخارجي دون أن تتقشر تحت احتكاك التأرجح والدوران المتكرر. تختلف المواد المركبة عن طبقة PTFE الرقيقة أحادية الطبقة التي تسقط بسهولة تحت الحمل العالي، وتجمع بين مقاومة الضغط العالية للقاعدة المعدنية ومعامل الاحتكاك المنخفض للغاية لـ PTFE، مما يوازن بين سعة التحميل وأداء التشحيم الذاتي في وقت واحد. أظهرت بيانات اختبار التآكل المعملي أن نهايات القضيب المبطنة المركبة PTFE تحافظ على معامل احتكاك مستقر أقل من 0.12 تحت ظروف العمل المتأرجحة الترددية المستمرة، وهي أعلى بكثير من البطانات التقليدية المحتوية على الزيت القائمة على النحاس مع معامل احتكاك يتقلب فوق 0.25 بعد استنفاد الزيت.

3.1 المبدأ المرجعي لاختيار التحميل

تشير قيمة الحمل الديناميكي إلى الحد الأقصى للحمل المتناوب المسموح به في ظل ظروف العمل المتأرجحة الترددية طويلة الأجل، في حين يمثل الحمل الثابت الحد الأقصى للحمل تحت ضغط ثابت دون تشوه دائم لهيكل المحمل. عندما يختار العملاء مواصفات لتصميم المعدات، فمن المستحسن الاحتفاظ بأكثر من 30% من هامش أمان الحمل بناءً على حمل الذروة الفعلي للعمل، وتجنب عملية التحميل الزائد لفترة طويلة مما يؤدي إلى تسريع التآكل المبكر للبطانة المركبة PTFE وتقصير عمر الخدمة الإجمالي للمكونات المفصلية.

4.1 المواصفات المخصصة لخيط اليد اليسرى

يضيف متغير الخيط الأيسر الحرف L كلاحقة خلف رقم الجزء الأصلي، والمثال النموذجي للعلامة SAL8PK يشير إلى إصدار الخيط الأيسر بناءً على مواصفات SA8PK الأصلية، وتظل جميع معلمات الأبعاد الخارجية للإسكان والكرة والبطانة متسقة تمامًا مع معيار SA8PK باستثناء اتجاه دوران الخيط الداخلي والخارجي. يتم استخدام نهايات قضبان الخيط اليسرى في الغالب في مجموعة قضبان السحب المتقابلة المقترنة لآلية توجيه المركبات الهندسية، حيث تتعاون مجموعتان من نهايات قضبان الخيط اليسرى واليمنى لتحقيق تعديل سريع لطول قضيب السحب دون تفكيك مجموعة التوصيل الكاملة، مما يحسن بشكل كبير كفاءة تصحيح الأخطاء لموظفي صيانة ما بعد البيع أثناء إصلاح المعدات.

4.2 نطاق تطبيق خيط FG الدقيق

تمثل لاحقة FG نموذجًا مخصصًا لخيط الملعب الدقيق، كما هو موضح في جدول المعلمات SA18 PKFG وSA20 PKFG، ويكمن التغيير الأساسي في معلمة خطوة الخيط بينما تظل جميع أبعاد المخطط التفصيلي وبيانات التحميل دون تغيير مقابل المواصفات القياسية الأصلية. على سبيل المثال، يتطابق المعيار SA18PK مع الخيط الخشن M18×2.5، ويتغير متغير الدرجة الدقيقة المقابل SA18PKFG إلى الخيط الناعم M18×1.5؛ توفر درجة الخيط الأصغر دقة ضبط أعلى لطول قضيب السحب، وتستخدم على نطاق واسع في معدات معايرة الأدوات الدقيقة، وآلية الضبط الدقيق لأداة التحكم العددي، وتركيبات إنتاج الأتمتة الذكية.

5.1 تقسيم صناعة التطبيقات الثلاثة الأساسية

أولاً، تعد صناعة التصنيع الآلي بما في ذلك تركيبات التشغيل الآلي باستخدام الحاسب الآلي ومفصل الذراع الآلي الصناعي وآلية تعديل شد خط النقل أكبر مجال استهلاك نهائي للمواصفات الصغيرة والمتوسطة SA5PK~SA16PK. تعمل هذه المعدات بشكل مستمر لفترة طويلة في ورشة عمل داخلية ذات درجة حرارة ثابتة مع تركيز منخفض للغبار وحمل متناوب متوسط، خاصية التشحيم الذاتي تلغي صيانة الإغلاق المنتظمة، مما يساعد خط الإنتاج الآلي على الحفاظ على جدول الإنتاج دون انقطاع على مدار السنة. لقد أدرجت العديد من الشركات المصنعة لمعدات التشغيل الآلي المحلية والخارجية هذه السلسلة كجزء مطابق قياسي من مجموعة الوصلات الذكية للجيل الجديد لخفض تكلفة صيانة تشغيل المعدات اللاحقة بنسبة تزيد عن 40%.

ثانيًا، تحدد مجال آلات البناء والآلات الزراعية بشكل أساسي المواصفات كبيرة الحجم SA18PK~SA25PKFG لقضيب سحب التوجيه والمفاصل المفصلية للأسطوانة الهيدروليكية وجزء توصيل التعليق للجرافة والحفارة والجرار الكبير. تعمل هذه المعدات في الهواء الطلق على مدار السنة في مواجهة الرمال والطين ومياه الأمطار والتقلبات الشديدة في درجات الحرارة المحيطة من -20 درجة مئوية إلى أكثر من 50 درجة مئوية، الغلاف الخارجي المطلي بالزنك وبطانة التشحيم الذاتي PTFE تقاوم بشكل مشترك التآكل البيئي القاسي الخارجي، وتجنب انسداد المحمل المتكرر وفشل التآكل الناتج عن غزو الطين لزوج الاحتكاك الداخلي. في سوق صيانة الآلات الزراعية الريفية، تختار العديد من محلات التصليح ترقية نهايات القضبان الأصلية المشحمة إلى منتج التشحيم الذاتي هذا لتقليل عبء أعمال الصيانة السنوية بعد البيع للمركبات الزراعية بشكل واضح.

ثالثًا، تعتمد معدات الطاقة الجديدة ومعدات إزالة الغبار لحماية البيئة وآلية نقل دفة السفن الصغيرة الحجم في المحيط متغيرًا مخصصًا من الفولاذ المقاوم للصدأ للتكيف مع الرطوبة العالية والضباب الملحي وبيئة عمل الغاز المسببة للتآكل، والتكوين العام للفولاذ المقاوم للصدأ 316 يتجنب تمامًا فشل الصدأ في ظل جو رطب ومسبب للتآكل لفترة طويلة، مما يؤدي إلى تمديد دورة استبدال قطع غيار المعدات بشكل كبير.

نصائح إرشادات التثبيت العملية الأساسية

1. قم بتنظيف الخيط الداخلي لفتحة قضيب السحب المتطابقة تمامًا قبل ربط خيط طرف القضيب لتجنب خدش سطح خيط الخردة المعدنية أثناء التجميع
2. التحكم في عزم الدوران ضمن نطاق معقول بالإشارة إلى مواصفات الخيط، فإن عزم الدوران الزائد سوف يشوه الغلاف الخارجي ويتلف بطانة PTFE الداخلية
3. احتفظ بـ 3 ~ 5 درجات بدل تأرجح حر عند المفصل المفصلي بعد التثبيت لتجنب الفشل العالق الناتج عن تراكب تسامح أبعاد التثبيت

7.1 معايير التفتيش الرئيسية لتدقيق الشركة المصنعة

أولاً، إعطاء الأولوية للمصنعين الذين لديهم ورشة إنتاج كاملة مملوكة ذاتيًا، بما في ذلك معالجة الحدادة/الخراطة، ومعالجة سطح الطلاء الكهربائي، ومختبر اختبار حمل المنتج النهائي؛ يمكن لموردي الإنتاج المتكاملين التحكم في جودة كل رابط إنتاج بشكل مستقل، وتجنب الاستعانة بمصادر خارجية للمعالجة بشكل فعال مما يؤدي إلى تقلبات غير مستقرة في جودة الدفعة للمحامل النهائية. العديد من الشركات التجارية الصغيرة التي ليس لديها ورشة إنتاج تنتج منتجات من ورش صغيرة متفرقة، غير قادرة على توحيد معايير المواد الخام والمعلمات الفنية، غالبًا ما تسبب جودة غير متناسقة لدفعات التسليم المختلفة.

ثانيًا، مطالبة الموردين بتقديم تقرير اختبار الحمل من طرف ثالث وشهادة فحص المواد الخام قبل الطلب بالجملة الرسمي، يمكن للمصنعين المؤهلين إصدار وثيقة شهادة المواد المقابلة التي تطابق بضائع تسليم الدفعة لضمان امتثال المنتج لمعايير الصناعة الدولية لمحمل نهاية القضيب. بالنسبة للعملاء الأجانب الذين يقومون بالاستيراد إلى أسواق الاتحاد الأوروبي وأمريكا الشمالية، تأكد مما إذا كانت المنتجات تلبي معايير طلاء حماية البيئة المحلية لتجنب مخاطر احتجاز التخليص الجمركي الناجمة عن تركيبة الطلاء الكهربائي غير المؤهلة للسطح.

ثالثًا، تأكيد سياسة الدعم الفني لما بعد البيع بما في ذلك دورة الاستجابة لتعديل الرسم المخصص وتنظيم استبدال المنتج المعيب وقناة الاستشارة الفنية لما بعد البيع في الخارج. توفر الشركات المصنعة الممتازة خدمة استشارة مجانية حول المعلمات الفنية لمصممي المعدات أثناء مرحلة اختيار نموذج الطلب المسبق، مما يساعد العملاء على إكمال حساب دقيق لمطابقة المواصفات لتقليل خسارة شراء النموذج الخاطئ.
