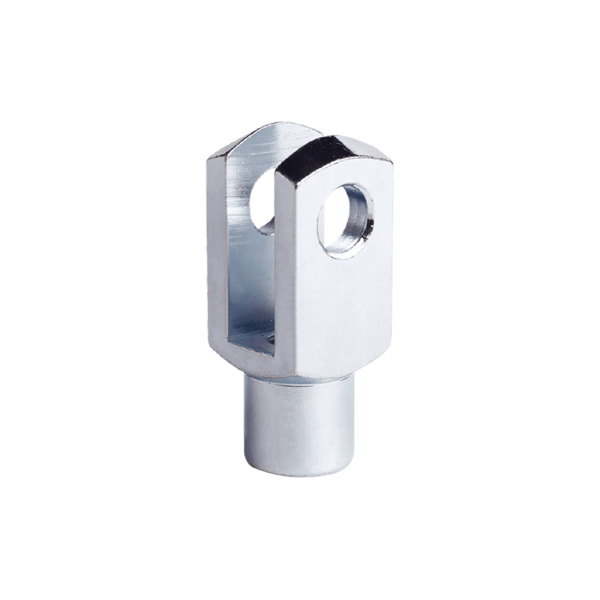

في التصميم الميكانيكي، يمكن لبعض المكونات التي تبدو غير مهمة إما أن توفر عليك الكثير من المتاعب أو تسبب صداعًا لا نهاية له إذا تم اختيارها بشكل سيء. الشقوق مع رمح الدورية تندرج في الفئة السابقة. يتم العثور عليها بشكل شائع في نهايات قضبان الأسطوانات، وأطراف الحبال السلكية، ووصلات التوجيه، وعدد لا يحصى من الأماكن الأخرى التي تتطلب نقل الحمولة والتعبير.

للوهلة الأولى، يخطئ الكثيرون في اعتباره مشبكًا قياسيًا. لكن العبارة "مع رمح الدورية" هو بالضبط ما يميزها عن غيرها - وما يجعلها حلاً حقيقيًا للمشكلات في تطبيقات العالم الحقيقي.

ما هي المشكلة التي تحلها فعليا؟

يتطلب المفصل ذو العمود الثابت القياسي محاذاة مثالية بين أذني الشوكة ومكون التزاوج. إذا لم تكن متحدة المحور تمامًا، فلن يمر الدبوس من خلالها، أو سيتم ربطها أثناء التشغيل، مما يؤدي إلى الاحتكاك والضغط. في الظروف الميدانية القاسية، تكاد تكون الانحرافات الطفيفة في التثبيت أمرًا لا مفر منه. يتمثل النهج التقليدي في طرق الدبوس أو إضافة الحشوات لفرض المحاذاة - ولكن هذا يؤدي إلى ضغوط داخلية إضافية ويسرع من التآكل المبكر.

الشقوق مع رمح الدورية معالجة هذه المشكلة على مستوى التصميم. العمود غير مقفل في وضع ثابت؛ وهي مصممة لتدور بشكل مستقل داخل الشوكة. يوفر هذا التغيير البسيط فائدتين ملموستين:

أولا، أسهل التثبيت. عند استخدام هذا النوع من المشبك، لم تعد بحاجة إلى ضبط الموضع الشعاعي للمكون المتصل بدقة. سوف يستوعب العمود الدوار تلقائيًا اختلالات زاوية طفيفة. وفي مساحات التجميع الضيقة أو أثناء سيناريوهات الاستبدال السريع، تكون هذه الراحة ذات قيمة خاصة.

ثانياً: التعويض عن انحرافات الحركة. أثناء تشغيل الماكينة، قد تواجه الأعمدة أو الرافعات انحرافات محورية طفيفة بسبب الانحراف الناتج عن الحمل، أو تفاوتات التصنيع، أو التمدد الحراري. يترجم الاتصال الصارم هذه الانحرافات إلى ضغوط داخلية تؤدي إلى إرهاق المكونات بمرور الوقت. ومع ذلك، تمتص الفواصل ذات العمود الدوار هذه الحركات المحورية والشعاعية وتعوضها من خلال الدوران المستقل للعمود، مما يسمح للوصلة بأكملها بالعمل بسلاسة أكبر مع تقليل التآكل.

ما الذي تبحث عنه عند اختيار واحد؟

عند اختيار شق ذو عمود دوار، العاملان الأكثر أهمية هما المادة والأبعاد.

تحدد المواد مدة الخدمة بشكل مباشر — خاصة في البيئات القاسية. الخيار الأكثر شيوعًا هو الفولاذ المطلي بالزنك، والذي يوفر توازنًا جيدًا بين التكلفة والأداء للظروف الداخلية أو الرطبة بشكل معتدل. ولكن إذا كان طلبك في الهواء الطلق، أو بالقرب من السواحل، أو معرضًا لعوامل كيميائية، فأنت بحاجة إلى التفكير بعناية أكبر.

وفقًا للمبادئ التوجيهية الخاصة بمقاومة التآكل في الصناعة، في بيئات رش الملح، قد يُظهر الفولاذ الكربوني العادي المطلي بالزنك صدأًا كبيرًا في غضون ستة أشهر. وفي المقابل، يوفر الفولاذ المقاوم للصدأ 316 مقاومة رذاذ الملح عدة مرات. على الرغم من أن التكلفة الأولية أعلى، إلا أنها تمنع عمليات الاستبدال المتكررة ووقت التوقف غير المخطط له. بالنسبة للبيئات شديدة العدوانية - مثل تلك التي تحتوي على وسائط حمضية - قد تحتاج أيضًا إلى التفكير في الفولاذ المقاوم للصدأ المزدوج أو السبائك المتخصصة.

الأبعاد لها نفس القدر من الأهمية. تتبع معظم المنتجات في هذه الفئة معيار DIN 71752، مع المعلمات الرئيسية بما في ذلك حجم الخيط (على سبيل المثال، M5، M6، M10، M12)، وعرض الشوكة، وقطر العمود. عند التحديد، يجب عليك مطابقة حجم الخيط مع قضيب التوصيل والتحقق من سعة التحميل الثابتة. على سبيل المثال، عادةً ما يوفر المشبك ذو التصنيف M6 سعة تحميل ثابتة تبلغ حوالي 2400 نيوتن، بينما يمكن للإصدار M10 التعامل مع ما يصل إلى حوالي 6000 نيوتن.

نصائح التثبيت والصيانة

عندما تتلقى المنتج، فإنه عادةً ما يأتي في أحد التكوينين:

• جسم الشوكة فقط (مع العمود الدوار المثبت مسبقًا) — ستحتاج إلى شراء دبوس منفصل (يُشار إليه عادةً بنوع KL أو SL).

• التجميع الكامل - بما في ذلك الدبوس وحلقة القفل/الاحتفاظ. يتميز الدبوس من نوع SL عادةً بحلقة إطباق للتحرير السريع بدون أدوات، وهو أمر مريح بشكل خاص أثناء الصيانة.

بعد التثبيت، لا تتجاهل الخطوة الأكثر أهمية: التشحيم. يوصي المصنعون عالميًا بوضع الشحوم على جميع الأجزاء المتحركة والأسطح الملامسة أثناء التجميع. بالنسبة للتركيبات الدوارة المصنوعة من الفولاذ المقاوم للصدأ، يعد الاستخدام المنتظم للشحوم القائمة على الليثيوم مع إضافات الضغط العالي أمرًا ضروريًا. وهذا يمنع التشنج والتشنج تحت الأحمال الثقيلة - وهو وضع الفشل الذي يمكن أن يؤدي إلى قفل المفصل بالكامل.

الشقوق مع رمح الدورية منتج ناضج ومحسن بشكل جيد مصمم لحل تحديات التثبيت وتعويض الحركة في العالم الحقيقي. في المرة القادمة التي تعمل فيها على نظام الربط، أو تتعامل مع المساحات الضيقة، أو تواجه مشكلات عدم المحاذاة التي قد تكون مكلفة للتخلص منها آليًا، ضع في اعتبارك هذا المكون. سيؤدي اختيار المادة والحجم المناسبين إلى جعل معداتك أكثر موثوقية، وتقليل تكرار الصيانة، وفي النهاية خفض التكلفة الإجمالية للملكية.
