ينتهي القضيب: دليل العمق من الاختيار إلى التثبيت

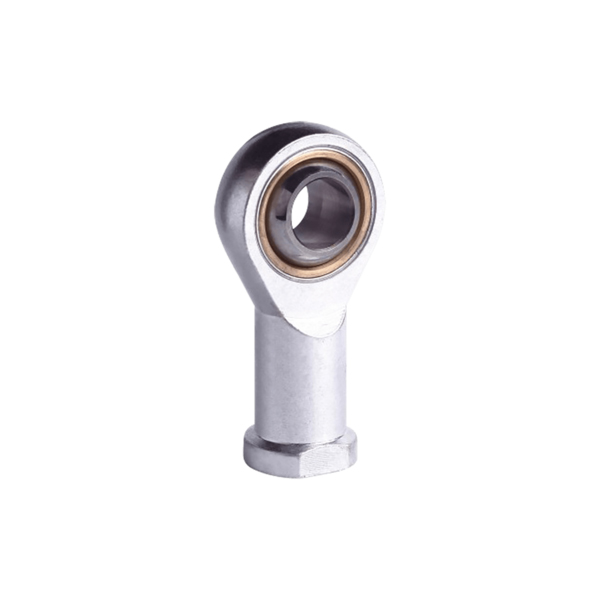

ينتهي القضيب(المعروفة أيضًا باسم مفاصل Heim أو مفاصل الورد) هي مكونات ربط ميكانيكية شائعة موجودة في أنظمة تعليق سيارات السباق وأنظمة التحكم في الطائرات والأتمتة الصناعية وحتى الآلات الزراعية. تكمن ميزتها الأساسية في تصميم المحمل الكروي البسيط، والذي يسمح باختلال الزاوية أثناء حمل الأحمال، جنبًا إلى جنب مع جسم ملولب لتعديل الطول.

ومع ذلك، فإن هذا المكون الذي يبدو بسيطًا يحتوي على العديد من المخاطر أثناء الاختيار والتثبيت والاستخدام. العديد من حالات الفشل لا ترجع إلى عيوب في المنتج، بل بسبب استخدام الجزء في تطبيق خاطئ أو تثبيته بشكل غير صحيح. تستكشف هذه المقالة الممارسات الهندسية اللازمة للاختيار والاستخدام المناسبين لمحامل نهاية القضيب.

1. الاختيار: أساس الأداء وطول العمر

يعد اختيار محمل نهاية القضيب أكثر تعقيدًا بكثير من مجرد "اختيار واحد حسب الحجم". أنت بحاجة إلى إجراء تقييم شامل للحمل ونوع الحركة والبيئة ومتطلبات الصيانة والمزيد.

1.1 المواد والقوة: المقايضات للتطبيقات الحرجة

تشمل المواد الشائعة لنهاية القضيب الفولاذ الطري، وسبائك الألومنيوم، والفولاذ المقاوم للصدأ، والفولاذ المطلي بالكروم. يقدم كل منها مقايضات متميزة في القوة والوزن ومقاومة التآكل.

Chromoly Steel (على سبيل المثال، 4130): بالنسبة للتطبيقات ذات المهام الحرجة مثل تعليق سيارات السباق وأنظمة التحكم في الطائرات، عادةً ما يكون الفولاذ الكرومي هو الخيار الأول. إنه يوفر قوة فائقة ومقاومة للتعب، مما يجعله قادرًا على التعامل مع الأحمال العالية والضغوط الدورية.
سبائك الألومنيوم (على سبيل المثال، 7075-T6): ميزتها الأساسية هي توفير الوزن. ومع ذلك، فإن سعة حملها قابلة للمقارنة بالفولاذ الطري، ولها خصائص استطالة ضعيفة. تحت الأحمال العالية، فإنه يميل إلى الكسر بدلا من الانحناء، مما يجعله غير مناسب للتطبيقات الحاملة الأولية.
الفولاذ المقاوم للصدأ: يوفر مقاومة جيدة للتآكل، ولكن القوة تختلف بشكل كبير حسب الدرجة. في البيئات المسببة للتآكل حيث تكون القوة أمرًا بالغ الأهمية، قد لا تزال بحاجة إلى اختيار الفولاذ المطلي بالكروم مع طبقة واقية.
الفولاذ الطري: غير مكلف ولكن قوته محدودة. لا يُنصح باستخدامه مع أي مكون حامل ذو أهمية هيكلية.

1.2 تصميم التشحيم: التشحيم الذاتي مقابل الصيانة المطلوبة

تحدد طريقة التشحيم بشكل مباشر دورة الصيانة وعمر الخدمة للمنتج.

• النوع المبطن PTFE (التفلون) (التشحيم الذاتي): يتميز ببطانة من نسيج PTFE بين الكرة والهيكل. هذا تصميم ذاتي التشحيم ولا يحتاج إلى صيانة. تشمل المزايا الرئيسية: عدم الحاجة إلى التشحيم (مما يمنع أيضًا جذب الأوساخ، وإطالة العمر)، والخلوص الداخلي شبه الصفر (عدم التشغيل للحصول على دقة أعلى)، وعزم دوران ثابت. لاحظ الخبراء من Aurora Bearing أن نهايات القضبان المعدنية إلى المعدنية تمتلك بطبيعتها خلوصًا يزيد مع التآكل، في حين أن بطانات PTFE تقضي على الخلوص الأولي للحصول على أداء أكثر اتساقًا على المدى الطويل. في مجال الطيران، يجب عليك اتباع رقم الجزء الأصلي الخاص بالشركة المصنعة بدقة. يمكن أن يؤدي استبدال البدائل إلى تجاوز "عزم الدوران الانفصالي" للمواصفات، مما قد يؤدي إلى ربط نظام التحكم والتشويش.

• النوع من المعدن إلى المعدن (يتطلب التشحيم): تتطلب أزواج الاحتكاك من الفولاذ/الفولاذ أو الفولاذ/البرونز تشحيمًا منتظمًا. إنها مناسبة للتطبيقات التي تتضمن أحمالًا متناوبة وزوايا تذبذب معتدلة وسرعات انزلاق معتدلة.

1.3 نوع التحميل والحركة

تتطلب التطبيقات المختلفة خصائص مختلفة تمامًا لنهاية القضيب.

• دوران عالي السرعة + حمل متوسط: إعطاء الأولوية لأطراف القضيب بمحامل كروية أو أسطوانية لحركة دورانية سلسة.

• سرعة منخفضة، حمولة ثقيلة: تعتبر نهايات القضبان من النوع العادي (المنزلقة) مثالية، وقادرة على تحمل الضغوط الساكنة العالية.

• الحركة المتأرجحة (دوران زاوية صغيرة): كلا النوعين المنزلقين المبطنين بـ PTFE ومن المعدن إلى المعدن مناسبان. لاحظ أن بطانات PTFE لديها قدرة محدودة على تبديد الحرارة في ظل التذبذبات عالية التردد - راجع بيانات الشركة المصنعة لمعرفة الحدود المحددة.

2. التثبيت: الأخطاء الشائعة التي يمكن أن تكون قاتلة

التثبيت الصحيح أمر بالغ الأهمية لتحقيق الأداء وتجنب الفشل المبكر. التثبيت غير الصحيح يجبر طرف القضيب على تحمل لحظات الانحناء التي لم يتم تصميمها من أجلها على الإطلاق.

2.1 تجنب ثني الأحمال

تم تصميم محامل نهاية القضيب لتحمل أحمال التوتر أو الضغط النقي. في التصميم الهيكلي المناسب، يجب عليك تجنب تعريضها لأحمال الانحناء.

حالة الخطأ الكلاسيكية: في تصميم التعليق المزدوج، يتم توصيل قضيب الدفع بنهاية قضيب على ذراع التحكم السفلي (LCA). أثناء الكبح، ينتقل عزم الكبح عبر الجزء السفلي من الذراع ويفرض لحظة انحناء هائلة على طرف القضيب - وهذه ليست حالة التحميل المقصودة. الممارسة الصحيحة هي تركيب قضيب الدفع على الوضع العمودي/المغزلي.
مبدأ الخط السفلي: في حين أن بعض قضبان القضبان قد تكون كبيرة الحجم لتحمل القوة الغاشمة لأحمال الانحناء، فإن هذا ينتهك مبادئ الهندسة السليمة. من خلال التخلص من أحمال الانحناء، يمكنك استخدام نهايات قضبان أصغر وأخف وزنًا، مما يحقق الأداء الأمثل وتحسين الوزن.

2.2 الحد الأدنى لطول مشاركة الخيط

بالنسبة لأطراف القضبان الملولبة (الخيوط الذكرية والأنثوية على حد سواء)، تأكد من الحد الأدنى المطلق لطول ربط الخيط - سيؤدي الفشل في القيام بذلك إلى تجريد الخيط أو كسره عند نقطة الاتصال.

• طريقة ثقب الشاهد: تتميز العديد من أذرع الدفع بفتحة شاهد تقع على مسافة تتراوح من 1 إلى 1.5 مرة من قطر الخيط من وجه نهاية القضيب. على سبيل المثال، مع خيط 1/4-28، تكون الفتحة على بعد 1/4 بوصة من الوجه. بعد التثبيت، يجب تغطية هذه الفتحة بالكامل (يجب أن يتجاوز عمق المسمار هذه النقطة) حتى يعتبر الاتصال آمنًا.

• الفحص العملي: إذا كان التأكيد البصري مستحيلًا، فاستخدم سلك أمان مقاس 0.020 بوصة لفحص فتحة الشاهد. إذا مر السلك، فهذا يشير إلى عدم كفاية ربط الخيط - وهذا غير مقبول على الإطلاق.

• 2.3 القفل والاحتفاظ

• فحص الصمولة / الصمولة المربى: يجب تأمين أي طرف قضيب تم ضبطه على موضعه النهائي بصمولة مربى ووضع علامة عليها بطلاء شريط عزم الدوران.

• حلقة الالتقاط: في التطبيقات عالية المخاطر مثل الطائرات أو سيارات السباق، فكر في تركيب حلقة ذات قطر كبير (على سبيل المثال، AN970) على جانب واحد من نهاية القضيب. إذا تشقق مبيت نهاية القضيب وهرب المحمل، فلا يزال بإمكان غسالة الالتقاط هذه الاحتفاظ بالمحمل داخل نقطة التثبيت الخاصة بها، مما يحافظ على سلامة وصلة التحكم الأساسية ويمنع الفشل الكارثي.

3. الصيانة والتفتيش

ما لم يتم تصميم نهاية القضيب خصيصًا لتكون "خالية من الصيانة"، فإن الفحص المنتظم هو الطريقة الوحيدة لضمان السلامة والموثوقية.

• فحص اللعب: الفحص الأكثر بديهية هو الشعور "بالارتخاء" بين الكرة والمبيت. بالنسبة لتعليقات سيارات السباق، خاصة نهايات القضبان الأمامية ذات الوصلات الأربعة أو إعدادات شريط السلم التي تتحمل الأحمال الثقيلة، تحقق بانتظام من عدم وجود أي تلاعب أو ربط غير طبيعي.

• فحص السطح: بالنسبة لأطراف القضبان المعدنية إلى المعدنية، إذا أظهر سطح الكرة تغيرًا في اللون (تحمير، أو اسوداد)، أو خشونة، أو قشور، فهذا يشير إلى حدوث لحام دقيق - يلزم الاستبدال الفوري.

• فحص المرونة: قم بتوضيح نهاية القضيب يدويًا لتشعر بأي "نقاط لاصقة" أو زيادة غير طبيعية في المقاومة (يتجاوز عزم الدوران الاختراق الحدود). وهذا مؤشر خط أحمر في تطبيقات الطيران.

نهاية القضيبالمحامل هي "المفاصل" التي تربط الهياكل الميكانيكية. يبدأ التطبيق الناجح باختيار المادة المناسبة ونوع التشحيم، وينجح من خلال تصميمات التثبيت التي تتجنب ثني الأحمال، ويتم حمايته من خلال الفحص الدقيق لمشاركة الخيوط والتشغيل الداخلي. سواء كنت تقوم ببناء سيارة سباق أو آلة صناعية، فإن احترام هذه المبادئ الهندسية سيجعل هذه المكونات الصغيرة بمثابة حجر الزاوية الموثوق به لتصميمك - وليست مصادر مخفية للفشل.
