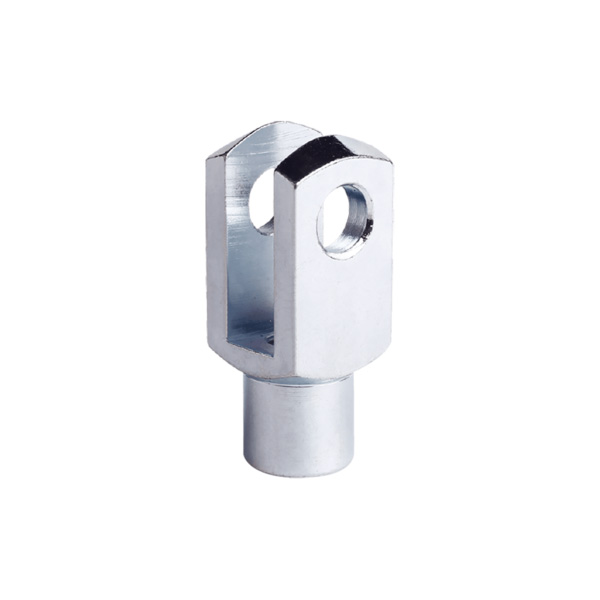

Clises DIN71752 DIN ISO8140 CETOP

سلسلة FK هي مجموعتنا القياسية من الفواصل المترية المعروفة أيضًا باسم نهايات الشوكة والنير. بالإضافة إلى مجموعة الكتالوج الخاص بنا، قمنا بإنتاج الآلاف من الفواصل الخاصة لتناسب طلبات العملاء الفردية، لذا يرجى الاستفسار عن أي عنصر غير معروض. تتوفر أيضًا مجموعات من الفولاذ المقاوم للصدأ. يمكنك أن تطمئن إلى شراء Clises DIN71752 DIN ISO8140 CETOP من مصنعنا.
تتوفر جميع وصلات Clevis أو مجموعة الشقوق مع المسامير أو البراغي أو الحلقات الدائرية حسب الحاجة.
مناسبة للأسطوانات الهوائية ونوابض الغاز والكابلات

إرسال استفسار

وصف المنتج

رقم الجزء	أبعاد																وزن
	d₁ H₉	g ±0.5	a₁ h₁₁	a₂ +0.30 -0.16	b₁ B₁₃	b₂ الأدميرال. تفاوت		d₂ خيط عادي خيط ذو طبقة دقيقة		d₃ 0.3	f ±0.2	l₁ ±0.5	l₂ الأدميرال. تفاوت		l₃ ±0.2	r	كجم≈
إف كيه 4X8	4	8	8	8	4	4	ب13	M4X0.7		8	0.5	21	16	±0.3	6.0	0.5	0.005
إف كيه 4X16	4	16	8	8	4	4	ب13	M4X0.7		8	0.5	29	24	±0.3	6.0	0.5	0.007
إف كيه 5X10	5	10	10	10	5	5	ب13	M5X0.8		9	0.5	26	20	±0.3	7.5	0.5	0.009
إف كيه 5X20	5	20	10	10	5	5	ب13	M5X0.8		9	0.5	36	30	±0.3	7.5	0.5	0.013
إف كيه 6X12	6	12	12	12	6	6	ب13	M6X1		10	0.5	31	24	±0.3	9.0	0.5	0.015
إف كيه 6X24	6	24	12	12	6	6	ب13	M6X1		10	0.5	43	36	التربة 0.4	9.0	0.5	0.021
إف كيه 8X16	8	16	16	16	8	8	ب13	M8X1.25		14	0.5	42	32	±0.4	12.0	0.5	0.037
إف كيه 8X16 إف جي	8	16	16	16	8	8	ب13		M8X1	14	0.5	42	32	±0.4	12.0	0.5	0.037
إف كيه 8X32	8	32	16	16	8	8	ب13	M8X1.25		14	0.5	58	48	±0.4	12.0	0.5	0.054
إف كيه 8X32 إف جي	8	32	16	16	8	8	ب13		M8X1	14	0.5	58	48	±0.4	12.0	0.5	0.054
إف كيه 10X20	10	20	20	20	10	10	ب13	M10X1.5		18	0.5	52	40	±0.4	15.0	0.5	0.074
إف كيه 10X20 إف جي	10	20	20	20	10	10	ب13		M10X1.25	18	0.5	52	40	±0.4	15.0	0.5	0.074
إف كيه 10X40	10	40	20	20	10	10	+0.7 +0.15	M10X1.5		18	0.5	72	60	±0.4	15.0	0.5	0.116
إف كيه 10X40 إف جي	10	40	20	20	10	10	+0.7 +0.15		M10X1.25	18	0.5	72	60	±0.4	15.0	0.5	0.116
إف كيه 12X24	12	24	24	24	12	12	+0.7 +0.15	M12X1.75		20	0.5	62	48	±0.4	18.0	0.5	0.121
إف كيه 12X24 إف جي	12	24	24	24	12	12	+0.7 +0.15		M12X1.25	20	0.5	62	48	±0.4	18.0	0.5	0.121
إف كيه 12X48	12	48	24	24	12	12	+0.7 +0.15	M12X1.75		20	0.5	86	72	±0.4	18.0	0.5	0.175
إف كيه 12X48 إف جي	12	48	24	24	12	12	+0.7 +0.15		M12X1.25	20	0.5	86	72	±0.4	18.0	0.5	0.175
إف كيه 14×28	14	28	27	27	14	14	+0.7 +0.15	M14X2		24	1.0	72	56	±0.4	22.5	1.0	0.178
إف كيه 14X28 إف جي	14	28	27	27	14	14	+0.7 +0.15		M14X1.5	24	1.0	72	56	±0.4	22.5	1.0	0.178
إف كيه 14X56	14	56	27	27	14	14	+0.7 +0.15	M14X2		24	1.0	101	85	±0.4	22.5	1.0	0.258
إف كيه 14X56 إف جي	14	56	27	27	14	14	+0.7 +0.15		M14X1.5	24	1.0	101	85	±0.4	22.5	1.0	0.258
إف كيه 16X32	16	32	32	32	16	16	+0.7 +0.15	M16X2		26	1.0	83	64	±0.4	24.0	1.0	0.282
إف كيه 16X32 إف جي	16	32	32	32	16	16	+0.7 +0.15		M16X1.5	26	1.0	83	64	0.4	24.0	1.0	0.282
إف كيه 16X64	16	64	32	32	16	16	+0.7 +0.15	M16X2		26	1.0	115	96	±0.4	24.0	1.0	0.411
إف كيه 16X64 إف جي	16	64	32	32	16	16	+0.7 +0.15		M16X1.5	26	1.0	115	96	±0.4	24.0	1.0	0.411
إف كيه 18X36	18	36	36	36	18	18	+0.7 +0.15	M18X2.5		30	1.0	94	72	±0.4	27.0	1.5	0.39
إف كيه 18X36 إف جي	18	36	36	36	18	18	+0.7 +0.15		M18X1.5	30	1.0	94	72	±0.4	27.0	1.5	0.39
FK 20X40	20	40	40	40	20	20	+0.7 +0.15	M20X2.5		34	1.0	105	80	±0.4	30.0	1.5	0.55
FK 20X40 FG	20	40	40	40	20	20	+0.7 +0.15		M20X1.5	34	1.0	105	80	±0.4	30.0	1.5	0.55
فك 20X80	20	80	40	40	20	20	+0.7 +0.15	M20X2.5		34	1.0	145	120	±0.4	30.0	1.5	0.80
FK 20X80 FG	20	80	40	40	20	20	+0.7 +0.15		M20X1.5	34	1.0	145	120	±0.4	30.0	1.5	0.80
FK 25X50	25	50	50	50	25	25	+0.7 +0.15	M24X3		42	1.5	132	100	±0.4	36.0	1.5	1.10
FK 25X50 FG	25	50	50	50	25	25	+0.7 +0.15		M24X2	42	1.5	132	100	±0.4	36.0	1.5	1.10
إف كيه 28X56	28	56	55	55	28	28	+0.7 +0.15	M27X3		48	1.5	148	112	±0.4	40.0	2.0	1.50
إف كيه 28X56 إف جي	28	56	55	55	28	28	+0.7 +0.15		M27X2	48	1.5	148	112	±0.4	40.0	2.0	1.50
FK 30X54 FG	30	54	55	55	30	30	+0.7 +0.15		M27X2	48	1.5	148	110	±0.4	40.0	2.0	1.44
FK 30X60	30	60	60	60	30	30	+0.7 +0.15	M30X3.5		52	1.5	160	120	±0.4	42.0	2.0	1.97
FK 30X60 FG	30	60	60	60	30	30	+0.7 +0.15		M30X2	52	1.5	160	120	±0.4	42.0	2.0	1.97
FK 35X54 إف جي	35	54	70	70	35	35	+0.7 +0.15		M36X2	60	2.0	188	144	±0.4	54.0	3.0	2.93
إف كيه 35X72	35	72	70	70	35	35	+0.7 +0.15	M36X4		60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 35X72 إف جي	35	72	70	70	35	35	+0.7 +0.15		M36X2	60	2.0	188	144	±0.4	54.0	3.0	2.93
إف كيه 36X72	35	72	70	70	36	36	+0.7 +0.15	M36X4		60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 36X72 إف جي	35	72	70	70	36	36	+0.7 +0.15		M36X2	60	2.0	188	144	±0.4	54.0	3.0	2.93
إف كيه 40X84 إف جي	40	84	85	85	40	40	+0.7 +0.15		M42X2	70	3.0	232	168	±0.4	63.5	5.0	5.64
إف كيه 42X84	42	84	85	85	42	42	+0.7 +0.15	M42X4.5		70	3.0	232	168	±0.4	63.5	5.0	5.34
إف كيه 42X84 إف جي	42	84	85	85	42	42	+0.7 +0.15		M42X2	70	3.0	232	168	±0.4	63.5	5.0	5.34
إف كيه 50X96	50	96	96	96	50	50	+0.7 +0.15	M48X5		82	3.0	265	192	±0.4	73.0	5.0	7.86
FK 50X96 FG	50	96	96	96	50	50	+0.7 +0.15		M48X2	82	3.0	265	192	±0.4	73.0	5.0	7.86

رمز الخيط: خيط ذو خطوة دقيقة – FG، خيط أعسر – LH، خيط ذو خطوة دقيقة وخيط أعسر – FGLH.

معالجات المواد والسطح:

1) الفولاذ منخفض الكربون Q235A؛ مطلية بزيت مقاوم للصدأ أو طلاء الزنك أو طلاء النيكل.

2) بديل الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 303، الفولاذ المقاوم للصدأ 316؛ التخميل السطحي.

3) الألومنيوم البديل 6061؛ تنظيف السطح، أو الانتهاء من أنودة.

4) الفولاذ الكربوني المتوسط البديل 45؛ مطلية بزيت مقاوم للصدأ أو طلاء الزنك أو طلاء النيكل.

Ningbo Dongzhou Transmission Co., ltd مجهزة جيدًا بأكثر من 300 جميع أنواع معدات التصنيع الدقيقة وأدوات الاختبار الاحترافية. Ningbo Dongzhou Transmission Co., ltd تقود مصنعي DIN71752 Clises و FK type Clises DIN71752 / DIN ISO8140 / CETOP M4-M48 الموردين المتخصصين في تصنيع قطع الغيار الميكانيكية وقطع غيار الآلات الزراعية وقطع غيار السيارات مثل Clises، Bolts، Clips، Rod Ends، محمل كروي شعاعي عادي، وصلات كروية وما إلى ذلك. يمكن تصميم المنتجات غير القياسية ووضعها في الإنتاج وفقًا للعينات أو الرسومات وفقًا لذلك. تم تصنيع FK Series Clises DIN71752 / DIN ISO8140 / CETOP M4-M48 بشكل جيد في الأسواق المحلية والخارجية مثل الولايات المتحدة الأمريكية وأوروبا والشرق الأوسط وجنوب شرق آسيا وما إلى ذلك. نحن أيضًا نبيع هذه المنتجات بالجملة في جميع أنحاء العالم.
